硅膠產品Product Series
當前位置：主頁 > 硅膠產品 > 手板模型設計專用硅膠 > 手板模型設計專用硅膠
產品類別：手板模型設計專用硅膠
產品名稱：手板模型模具硅膠
產品詳情

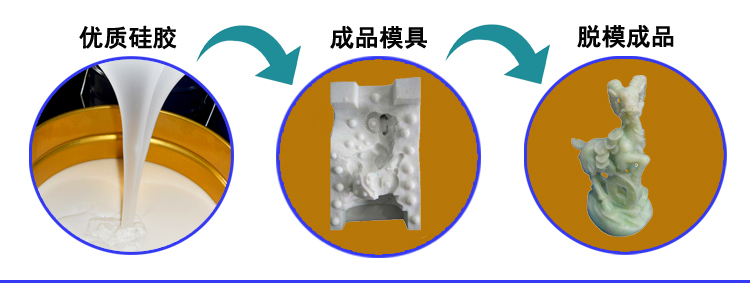

手板模型模具硅膠也叫手板硅膠，與常規的模具膠相比，價格低，翻模次數不高，一般可能就20次左右，而常規的模具硅膠翻模次數可達上千次。因此，手板硅膠主要用于各種產品的模型開發及小批量產品生產。
手板模型模具硅膠特點：
1.低粘度、流動性好、操作方便；
2.不受制品厚度限制，可深度硫化；
3.價格低，節約成本。
1.硅膠和一定量的固化劑按照比例來混合，混合時可手動攪拌混合或者采用設備攪拌混合；
2.混合后的膠料在灌模前要先進行脫泡。脫泡過程中，膠料的體積會增加4-5倍，所以脫泡的容器體積要比膠料體積大4-5倍，大致會在10分鐘后膠體劑恢復正常，當表面沒有氣泡逸出時即可完成。
3.膠料要接觸的模型產品表面或材料模型表面，需要采用液體石蠟或表面活性劑等作為脫模劑。
4.混合脫泡后的模型固化需要一定的溫度和時間，比如120±5℃烘30分鐘固化，60~70℃烘2~3小時固化，室溫固化時間為24小時。
1.用手板硅膠制作出來產品后，要等待24小時后在投入生產；
2.攪拌過程中一定要使硅膠與固化劑之間充分攪拌均勻，抽真空時間不宜過長，避免硅膠在抽真空時發生固化。
| 硬度范圍 | 0度-0度以下 | 5度 | 10度-20度 | 25度-35度 | 40度 | 45度-60度 |
| 用途建議 | 0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。 | 柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。 | 適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。 | 很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。 | 硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。 |
| 縮合型硅膠產數表 | ||||||
| 外觀 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添加（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
|
撕裂強度（KN/m）
|
16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm³） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
手板模型模具硅膠廣泛用于制作手板模型模具、工藝品模型設計，PVC塑膠模、合金玩具工藝、塑膠玩具、低熔點合金產品模具制作， 仿真產品模型的復制，鞋底模具制造，電子設備抗震、移印定位等產品模型的開發。
△硅膠產品一覽
模具硅膠產品 食品級硅膠產品 人體硅膠產品 移印硅膠產品 加成型硅膠產品 縮合型硅膠產品 電子灌封膠產品 液槽膠產品 手板模型設計專用硅膠產品 注射成型硅膠產品 發泡膠產品 硅油產品 硅膠模具成品 油泥、縫合模塊
△硅膠產品案例
實拍硅膠產品案例
△硅膠產品資訊
宏圖硅膠廠家新聞 硅膠行業新聞 硅膠產品技術問答
